A DC -AC inverter kritikus eszköz a modern elektromos és energiaellátó rendszerekben, amely számos alkalmazásban kulcsszerepet játszik. Mint DC -AC inverter beszállítója, izgatottan örülök annak, hogy mi a DC -re az AC inverter, hogyan működik, a különféle típusai és annak jelentősége a mai világban.
Mi az a DC -AC inverter?
A magjában a DC -AC inverter egy elektromos eszköz, amely az egyenáramot (DC) váltakozó áramra (AC) alakítja. Az áramáram csak egy irányba áramlik, amelyet általában olyan források termelnek, mint az akkumulátorok, a napelemek és az üzemanyagcellák. A váltakozó áram viszont időszakonként megfordítja az irányt, és ez az otthoni, vállalkozásokban és a legtöbb elektromos készülékben használt villamos energia szokásos formája.
A DC -hez -AC inverter szükségessége abból a tényből fakad, hogy sok energiaforrás DC energiát generál, de a legtöbb elektromos eszköz és az elektromos hálózat AC teljesítményén működik. Például a napelemek DC villamos energiát termelnek napfényből, de ahhoz, hogy ezt az elektromos energiát otthonunkban használják, vagy visszaadják a hálózatba, azt AC -ként kell átalakítani. Hasonlóképpen, az akkumulátorok járművekben vagy kikapcsoltak - a rácsos energiarendszerek energiát DC formában tárolnak, és egy inverterre van szükség az AC -kompatibilis eszközök táplálásához.
Hogyan működik egy DC -AC inverter?
A DC -AC inverter mögött meghúzódó alapelv az elektronikus áramkörök használatát jelenti, hogy a DC bemenetet gyorsan be- és kikapcsolják. Ez a váltási művelet hullámformát hoz létre, amely megközelíti az AC jelet. Két fő típusú hullámformát termelnek az inverterek: négyzethullám és szinuszhullám.
A négyzethullámú inverter a legegyszerűbb és legolcsóbb típus. Hirtelen bekapcsolja a DC bekapcsolást és kikapcsolva egy négyzet alakú hullámformát. Míg a négyzet alakú hullámos inverterek alkalmasak bizonyos alapvető alkalmazásokra, például az egyszerű ellenálló terhelések, például az izzólámpák, például a legtöbb modern elektronikához ideálisak. Számos érzékeny eszköz, például a számítógépek, a televíziók és a motorok, simább és szinuszosabb hullámformát igényel a megfelelő működtetéshez.
A szinuszhullám -inverter viszont olyan hullámformát generál, amely szorosan hasonlít a közüzemi rács természetes szinuszhullámjára. Bonyolultabb áramköröket használ, amelyek gyakran impulzus -szélességű modulációs (PWM) technikákat tartalmaznak, hogy magas színvonalú AC kimenetet hozzanak létre. A szinusz -hullám -inverterek képesek az elektromos eszközök széles skálájának, beleértve az érzékeny elektronikát is, károsodást vagy interferenciát okoznának.
A DC -típusok típusai
Számos típusú DC -AC inverterek állnak rendelkezésre, amelyek mindegyike meghatározott alkalmazásokhoz készült:
Ki - rács inverterek
OFF - A rács invertereket önálló energiarendszerekben használják, amelyek nem csatlakoznak a közműhöz. Ezek a rendszerek általában megújuló energiaforrásokra, például napelemekre vagy szélturbinákra támaszkodnak, valamint az akkumulátorok formájában lévő energiatárolásra. OFF - A rács inverterek felelősek azért, hogy a DC -energiát a napelemekből vagy akkumulátorokból AC -energiává alakítsák, hogy otthoni vagy üzletben felhasználhassák. Például a24 V -os rács -inverterÁltalában kis és közepes méretű - méretű - rácsrendszerekben használják, ahol az akkumulátor bank 24 voltos. Ezeknek a frekvenciaváltóknak gyakran beépített - felelősvezérlőkkel vannak ellátva az akkumulátorok megújuló energiaforrásokból származó töltésének kezelése.
Rács - kötés inverterek
A rács - nyakkendő -invertereket úgy tervezték, hogy megújuló energiarendszert, például napelem -tömböt csatlakozzanak a közüzemi hálózathoz. Ezek az inverterek szinkronizálják az AC kimenetet a rács feszültségével és frekvenciájával, lehetővé téve a megújuló energiarendszer által generált felesleges villamos energiát a hálózatba. Rács - A TIE -invertereknek meg kell felelniük a szigorú biztonsági és teljesítményszabványoknak annak biztosítása érdekében, hogy ezek ne ártsanak a rács vagy más csatlakoztatott rendszerek számára.
Hibrid inverterek
A hibrid inverterek kombinálják az OFF - rács és a rács - kötött inverterek tulajdonságait. Képesek mind a rács, mind a rács - csatlakoztatott módokban működni. Rács - csatlakoztatott üzemmódban a hibrid inverter eladhatja a felesleges villamos energiát a hálózatra, miközben ki van kapcsolva a rács üzemmódban, az az akkumulátor bankjának terhelését táplálja. Az ilyen típusú inverter ideális azoknak a felhasználóknak, akik mind a rács - csatlakoztatott, mind a rács működésének rugalmasságát akarják, például a megbízhatatlan hálózati ellátással rendelkező területeken.
Módosított szinusz - hullám -frekvenciaváltók
A módosított szinusz - hullám -inverterek kompromisszumot jelentenek a négyzet alakú és a tiszta szinusz -hullám -inverterek között. Olyan hullámformát termelnek, amely összetettebb, mint egy négyzethullám, de nem olyan sima, mint a tiszta szinuszhullám. A módosított szinusz -hullám -inverterek megfizethetőbbek, mint a tiszta szinusz -hullám -inverterek, és számos általános elektromos eszközt táplálhatnak, bár ezek nem alkalmasak nagyon érzékeny elektronikára.
A DC alkalmazása az AC inverterekhez
A DC -AC inverterek széles körű alkalmazásokkal rendelkeznek a különböző iparágakban és beállításokban:
Megújuló energiarendszerek

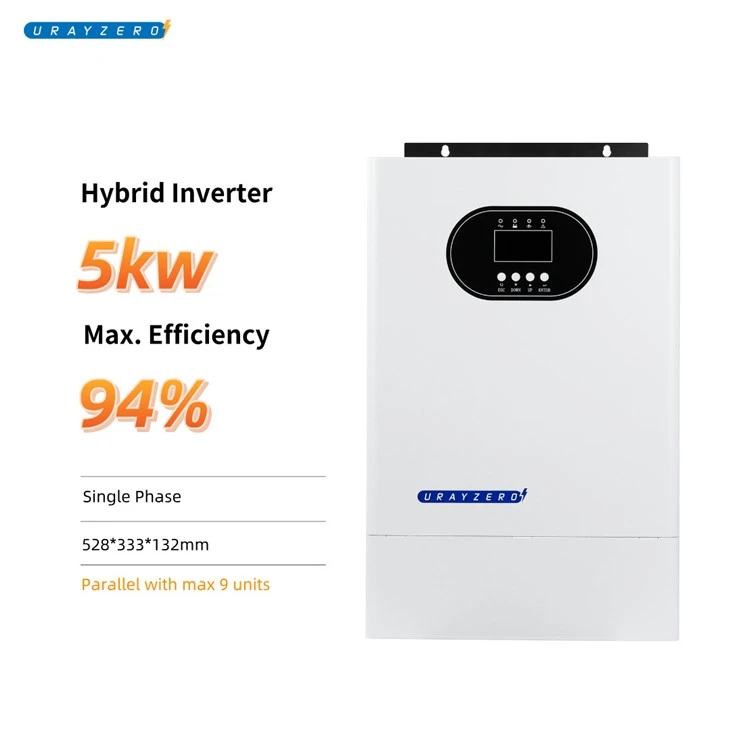

Mint korábban említettük, az inverterek a megújuló energiarendszerek, például a napenergia és a szélenergia -rendszerek alapvető elemei. Ezek lehetővé teszik a DC energia megújuló energiaforrásokból történő átalakítását AC -energiává otthonok, vállalkozások és rács felhasználására. Például a5 kW -os napenergia -inverter kikapcsolt rácsHasználható egy közepes méretű - méretű - rácsos napenergia -rendszerben egy kis ház vagy egy távoli kabin táplálására.
Autóipari és tengeri alkalmazások
Járművekben és csónakokban a DC -AC invertereket a jármű akkumulátorának kompatibilis eszközeinek táplálására használják. Ez lehetővé teszi a felhasználók számára, hogy töltsék fel laptopjaikat, kis készülékeket vagy más AC -alapú berendezéseket használjanak mozgás közben. A3,2W -os rács -inverterHasználható egy kis tengeri vagy autóipari alkalmazásban, ahol csak kis mennyiségű váltóáramra van szükség.
Megszakíthatatlan tápegységek (UPS)
A UPS rendszereket arra használják, hogy tartalék energiát biztosítsanak áramkimaradás esetén. Általában egy akkumulátor bankból és egy DC -AC inverterből állnak. Amikor a fő tápellátás meghibásodik, az inverter az DC energiát az akkumulátorból AC teljesítményré alakítja, hogy megtartsa a kritikus berendezéseket, például a számítógépeket, a szervereket és az orvostechnikai eszközöket, amíg az energia vissza nem áll.
A DC jelentősége az AC invertereknek a modern világban
A DC és az AC inverterek fontosságát a mai világban nem lehet túlbecsülni. A megújuló energiaforrások egyre növekvő elfogadásával az inverterek döntő szerepet játszanak ezen tiszta energiarendszerek integrálásában a meglévő elektromos infrastruktúrába. Ezek nélkülözhetetlenek az OFF -rács- és hibrid energiarendszerek fejlesztéséhez is, amelyek energiafüggetlenséget és megbízhatóságot kínálnak, különösen a távoli területeken vagy a megbízhatatlan rácsellátással rendelkező régiókban.
Ezen túlmenően, mivel mindennapi életünkben egyre több elektronikus eszközt használunk, a magas minőségű inverterek iránti kereslet, amely képes ezeket az érzékeny elektronikát, anélkül, hogy károkat vagy beavatkozást okozna, növekszik. A fejlett inverter technológiák, például a magas hatékonyságú szinusz -inverterek fejlesztése elősegíti ezt a keresletet, és javítja az elektromos rendszerek általános teljesítményét és megbízhatóságát.
Következtetés
Összegezve, a DC -AC inverter egy létfontosságú eszköz, amely áthidalja a rést a DC energiaforrások és az AC -táplált elektromos eszközök között. Függetlenül attól, hogy ki van kapcsolva - rácsos napenergia -rendszerek, rács - összekapcsolt megújuló energia -létesítmények, autóipari alkalmazások vagy tartalék tápegységek, az inverterek a modern elektromos és energiarendszerek nélkülözhetetlen elemei.
Mint DC -AC inverter beszállítója, a magas színvonalú inverterek széles skáláját kínáljuk, hogy kielégítsük ügyfeleink változatos igényeit. Ha érdekli, hogy DC -t az AC inverterhez vásároljon az Ön alkalmazásához, javasoljuk, hogy vegye fel velünk a kapcsolatot egy részletes konzultációért és megvitassa az igényeit. Szakértői csapatunk készen áll arra, hogy segítsen Önnek a projekt megfelelő inverter megoldásának megtalálásában.
Referenciák
- Chapman, Stephen J. Electric Machinery alapok. McGraw - Hill Education, 2012.
- Linden, David és Thomas B. Reddy. Az akkumulátorok kézikönyve. McGraw - Hill Education, 2002.
- Larminie, James és Andrew Dicks. Az üzemanyagcellás rendszerek magyarázzák. John Wiley és Sons, 2003.
